①简介阶梯环填料如图2-31所示，它是对鲍尔环的改进，与鲍尔环相比，阶梯环高 度减少了一半并在一端增加了一个锥形翻边。由于高径比减少，使得气体绕填料外壁的平均路径大为缩短，减少了气体通过填料层的阻力。锥形翻边不仅增加了填料的机械 强度，而且使填料之间由线接触为主变成以点接触为主， 这样不但增加了填料间的空隙，同时成为液体沿填料表面 流动的汇集分散点，可以促进液膜的表面更新，有利于传 质效率的提高。阶梯环的综合性能优于鲍尔环，成为目前所使用的环形填料中最为优良的一种。
该环的一端为1/2高的原拉鲍尔环，另一端为填料高的1/5的喇叭口，中心有两层十字形的翅片，上下两层翅片交错成45°,具有通气量大、降压小、效率高，可在压力低于 0. ImmHg中工作使用，抗污性能好，广泛适用酸雾净化塔、二氧化碳脱气塔、合成反应塔等。

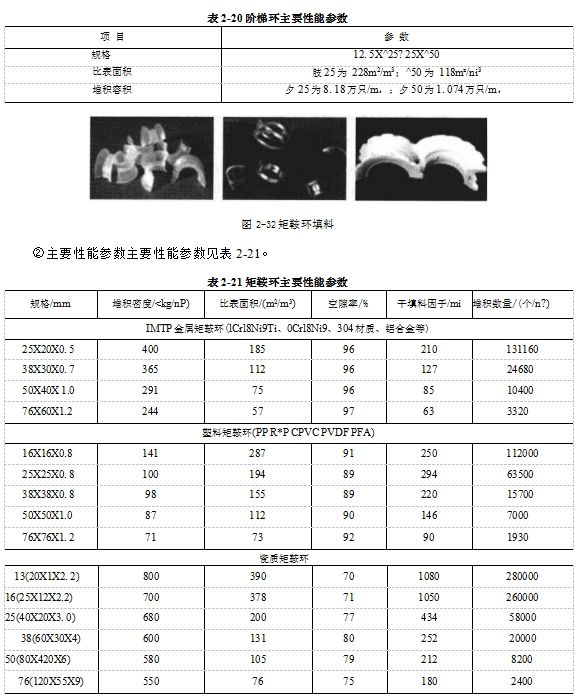

②主要性能参数见表2-20。
(5)矩鞍环
①简介 矩鞍环如图2-32所示，它是对弧鞍形环的改进,主要区别在于将一对弧形面改为矩形面，且内外曲率半径不同，从而避免了容易叠套的缺陷，使床层孔隙率均匀，改善了液体分布性能与拉西环相比液泛点高，压降和传质单元高度较低。
|
