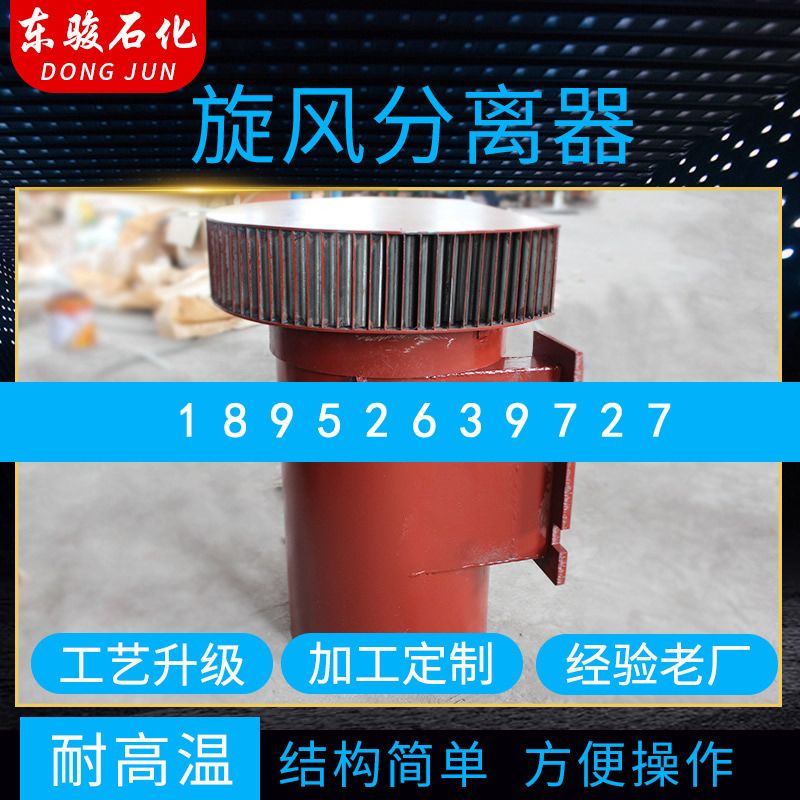

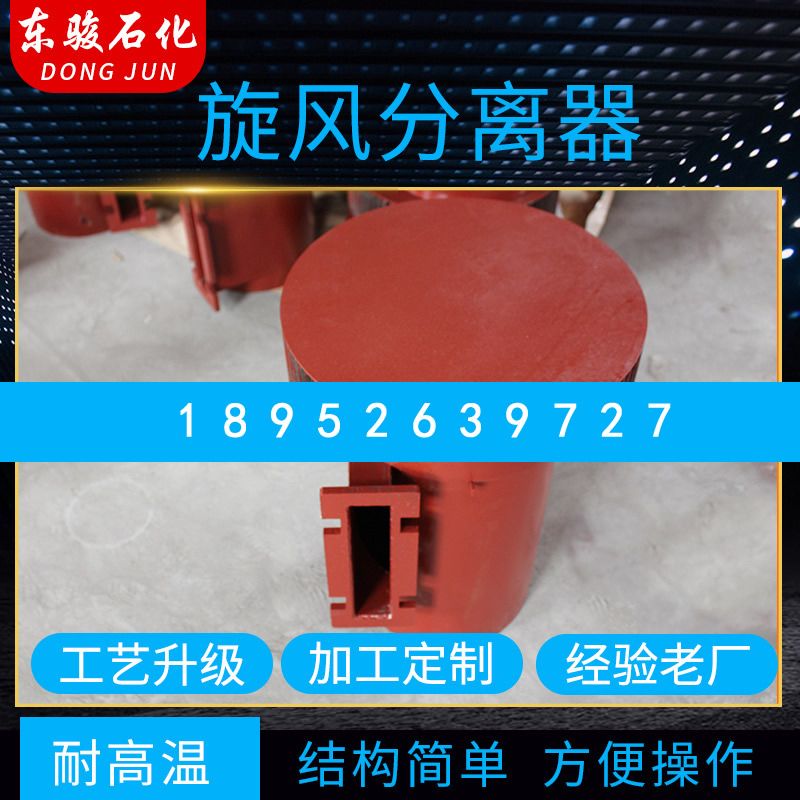

旋风分离器

发布时间： 2021-07-19 14:52:48 被阅览数： 176 次来源：东骏石化丝网填料

旋风分离器的作用
旋风分离器设备的主要功能是尽可能除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。
工作原理
净化通过设备入口进入设备内旋风分离区，当含杂质气体沿轴向进入旋风分离管后，气流受导向叶片的导流作用而产生强烈旋转，气流沿筒体呈螺旋形向下进入旋风筒体，密度大的液滴和尘粒在离心力作用下被甩向器壁，并在重力作用下，沿筒壁下落流出旋风管排尘口至设备底部储液区，从设备底部的出液口流出。旋转的气流在筒体内收缩向中心流动，向上形成二次涡流经导气管流至净化室，再经设备顶部出口流出。
性能指标
分离精度，旋风分离器的分离效果：在设计压力和气量条件下，均可除去≥10μm的固体颗粒。压力降正常工作条件下，单台旋风分离器在工况点压降不大于0.05MPa。设计使用寿命旋风分离器的设计使用寿命不少于20年。
结构设计

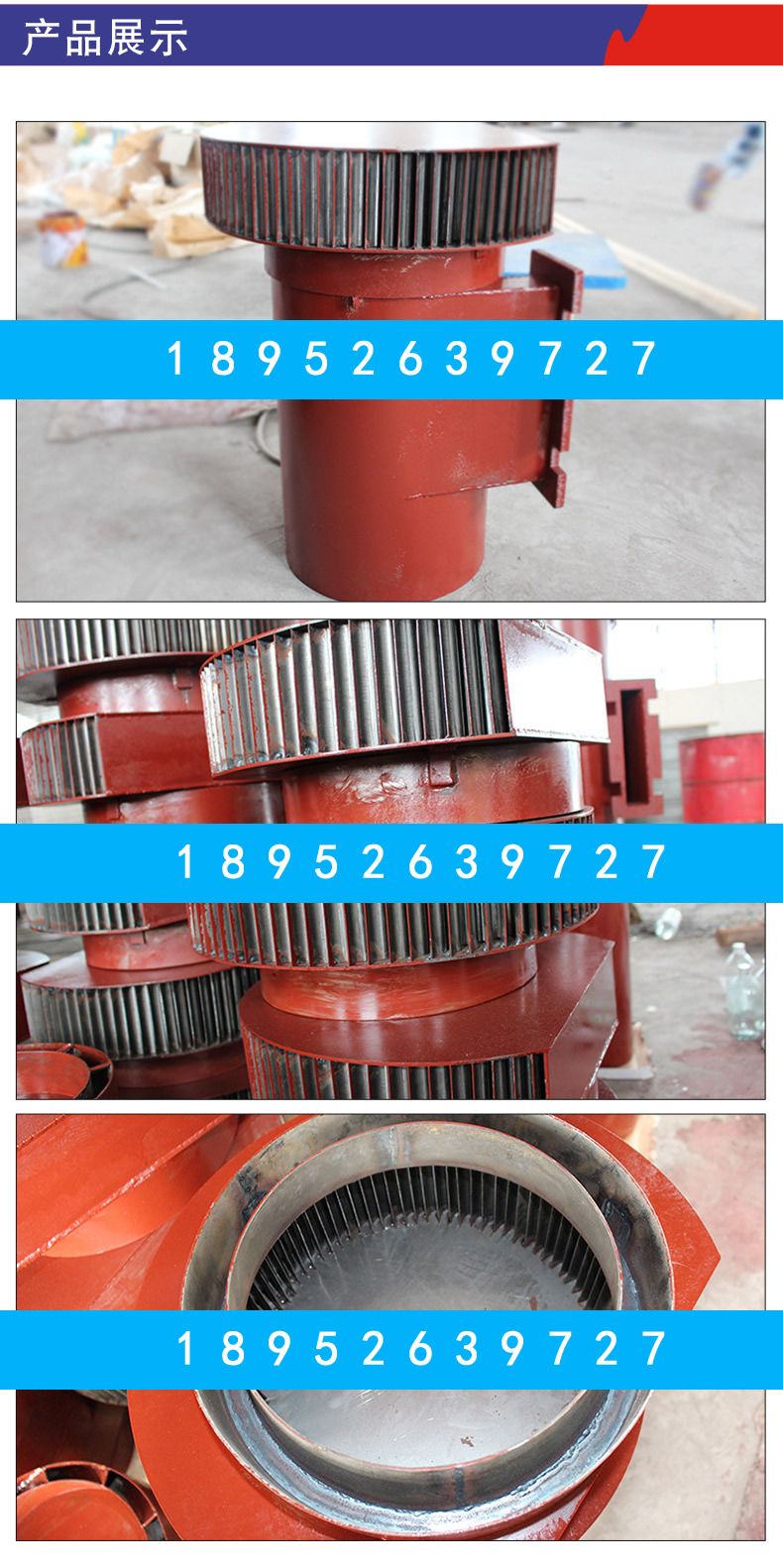

旋风分离器采用立式圆筒结构，内部沿轴向分为集液区、旋风分离区、净化室区等。内装旋风子构件，按圆周方向均匀排布亦通过上下管板固定;设备采用裙座支撑，封头采用耐高压椭圆型封头。设备管口提供配对的法兰、螺栓、垫片等。通常，气体入口设计分三种形式： a) 上部进气 b) 中部进气 c) 下部进气对于湿气来说，我们常采用下部进气方案，因为下部进气可以利用设备下部空间，对直径大于300μm或500μm的液滴进行预分离以减轻旋风部分的负荷。而对于干气常采用中部进气或上部进气。上部进气配气均匀，但设备直径和设备高度都将增大，投资较高;而中部进气可以降低设备高度和降低造价。
应用范围及特点
旋风除尘器适用于净化大于1-3微米的非粘性、非纤维的干燥粉尘。它是一种结构简单、操作方便、耐高温、设备费用和阻力较高(80～160毫米水柱)的净化设备，旋风除尘器在净化设备中应用得为广泛。改进型的旋风分离器在部分装置中可以取代尾气过滤设备。
